特徴FEATURE
-
特徴クランプ式で、脱着が容易な真空配管用継手です。
-
特徴オス・メス無しの完全対称形フランジです。
-
特徴面間寸法の長いロングタイプもあります。
-
特徴NWフランジ接続のエルボ・チーズ・クロス・レデューサー・フレキ等もあります。
-
特徴NWの他、ICF・VF・VGフランジもお取扱いございます。
-
特徴変換継手もございます。
-
特徴ゲージポートもございます。
製品詳細
DETAIL
| 材質 | ステンレス304/316L | ||||||
|---|---|---|---|---|---|---|---|

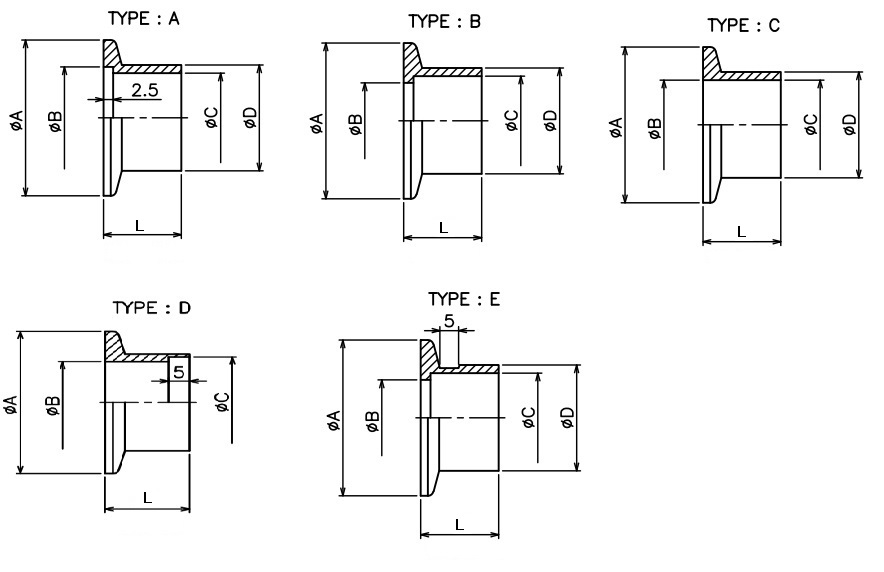

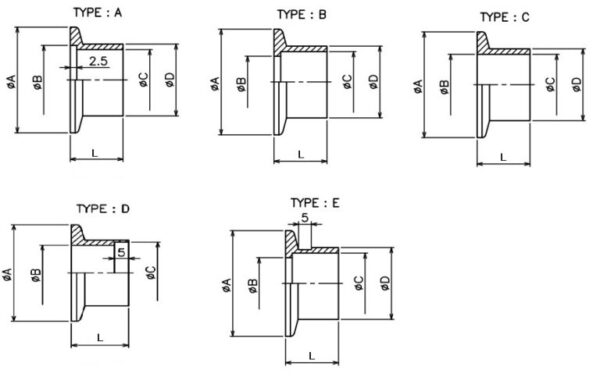

| サイズ | 溶接部 | タイプ | φA | φB | φC | φD | L |
| NW10 | 突合せ | A | 30 | 12.2 | 10 | 13.8 | 10 or 20 |
| NW16 | B | 30 | 17.2 | 17.5 | 21.7 | ||
| NW25 | A | 40 | 26.2 | 23 | 27.2 | ||
| NW25 S/5 | 24 | ||||||
| NW40 | A | 55 | 41.2 | 37.1 | 42.7 | ||
| NW40 S/5 | 39 | ||||||
| NW50 | B | 75 | 52.2 | 54.9 | 60.5 | ||
| NW50 S/5 | 57.2 | ||||||
| NW63 | C | 87 | 70.2 | 70.2 | 76.3 | 20L | |
| NW80 | 差込み | D | 114 | 83 | 89.8 | - | |
| 突合せ | C | 83 | 89.1 | ||||
| NW100 | 差込み | D | 134 | 102 | 114.8 | - | |
| 突合せ | B | 108.3 | 114.3 | ||||
| NW125 | 差込み | D | 161 | 127.2 | 140.8 | - | |
| NW160 | 差込み | D | 190 | 153.2 | 166.5 | - | |
| 突合せ | B | 158.4 | 165.2 | ||||
| NW200 | 差込み | D | 252 | 213.3 | 217.8 | - | |
| NW250 | 301 | 261.3 | 269 | - | |||
