サニタリー配管に、フランジ接続部を溶接

FL-W 溶接フランジ(サニタリーパイプ用)

ステンレス製継手サニタリー継手溶接

特徴

POINT

サニタリーフランジとサニタリーパイプを突き合わせて溶接（突合せ溶接）するための製品です。

POINT

溶接後のフランジ内径はサニタリーパイプ内径と同一になり液溜りしません。

POINT

5Kフランジやその他サイズも製作可能です。

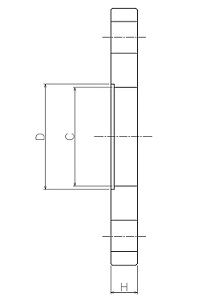

サイズ表

材質	ステンレス304／ステンレス316L
ﾌﾗﾝｼﾞ部	15A			20A			25A			32A			40A			50A
ｻﾆﾀﾘｰ部	D	C	H	D	C	H	D	C	H	D	C	H	D	C	H	D	C	H
1S	25.5	23	12	25.5	23	14	25.5	23	14	25.5	23	16	25.5	23	16
1.5S				38.2	35.7	14	38.2	35.7	14	38.2	35.7	16	38.2	35.7	16	38.2	35.7	16
2S							50.95	47.8	14	50.95	47.8	16	50.95	47.8	16	50.95	47.8	16
2.5S													63.65	59.5	16	63.65	59.5	16
