液だまりを防ぐ、偏心タイプの異径継手

FER 偏心異径ヘルール(サニタリーサイズ)

ステンレス製継手サニタリー継手ヘルール

特徴

POINT

他のサニタリーサイズの配管に直接溶接が可能です。

POINT

偏心タイプなので横配管でも液溜りがありません。

POINT

JIS/IDF規格に準拠した各種サニタリーサイズに対応しており、4Sサイズなど、幅広い配管径の接続に利用できます。

サイズ表

材質		ステンレス304／ステンレス316L
ヘルール／接続部		1S	1.5S	2S	2.5S	3S
1.5S	D/d/P	25.4/23.0/6.35	-	-	-	-
2S	D/d/P	25.4/23.0/12.40	38.1/35.7/6.05	-	-	-
2.5S	D/d/P	25.4/23.0/18.25	38.1/35.7/11.9	50.8/47.8/5.85	-	-
3S	D/d/P	25.4/23.0/24.65	38.1/35.7/18.30	50.8/47.8/12.25	63.5/59.5/6.4	-
4S	D/d/P	25.4/23.0/37.30	38.1/35.7/30.95	50.8/47.8/24.9	63.5/59.5/19.05	76.3/72.3/12.65

製品資料ダウンロード

download納入図

製品資料をダウンロードするには会員登録が必要になります。

mailお問い合わせ

会員登録せずに資料提供を希望される方は以下より
お気軽にお問い合わせください。

お問い合わせはこちらarrow_forward

関連製品

FSR 異径ヘルール(サニタリーサイズ)

ステンレス製継手サニタリー継手ヘルール

FS 溶接ヘルール(サニタリーサイズ)

ステンレス製継手サニタリー継手ヘルール

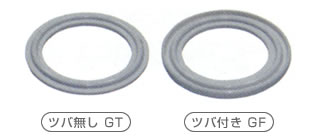

GT(GF) ヘルールガスケット(サニタリーサイズ)
