【type-DC】ダストキャップアームロックカップリング

接続部を異物から守る、保護用キャップ

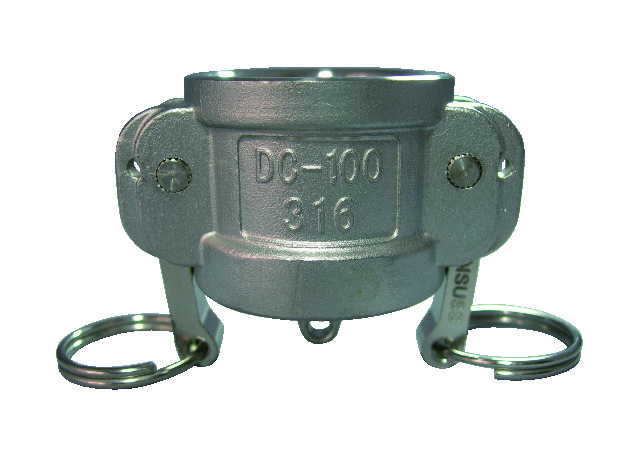

type-DC ダストキャップ

ステンレス製継手アームロックカップリング

特徴

POINT

type-DC ダストキャップは、米国MIL規格A-A-59326に基づいて製作しており、他社製でも同一サイズであれば互換性を有します。

POINT

流体、気体、粉体など様々な流体に使用出来ます。

POINT

標準のガスケットはNBRです。オプションでその他材質のガスケットもご用意しております。

POINT

オプションパーツやガスケットも豊富に取り揃えています。

POINT

下記寸法、納入図、外形図は、ステンレス製（SCS14A）です。アルミ、ブロンズの寸法につきましては、お問い合わせください。

POINT

ホース継手システム「カムロック」（レバーカップリング）のアダプター側（オス）の先端に取り付けるカムロックダストキャップです。ゴミやホコリの侵入を防ぎます。

製品詳細

材質	ステンレス(SCS14A)／アルミ／ブロンズ
品番	サイズ(inch)	サイズ'(㎜)

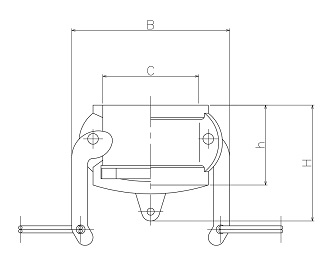

品番	サイズ(inch)	B	C	h	H
DC	1/2	53	32	33	45
DC	3/4	53	32	33	45
DC	1"	60	37	37	51
DC	1-1/4	83	46	42	60
DC	1-1/2	90	54	45	61
DC	2"	95	64	51	63
DC	2-1/2	114	77	54	73
DC	3"	139	92	53	69
DC	4"	169	120	58	78

アームロックカップリングの使用上のご注意
①	管に振動がある場合、カムレバーが開くことがあり危険です。レバーロック（オプション）などでレバーを固定して下さい。上下使用の場合は、アダプターを上側に取り付けることを推奨します。
②	ねじ込み時には、ねじ部の異物やバリなどを除きシール材を塗布（シールテープを巻く等）し、適正なトルク（締め過ぎると本体が破損し、緩過ぎると漏れます）で締め付けて下さい。取付け後に本体や各部品に変形や傷、脱落、物の付着等の異常が無いことを確認して下さい。
③	カムレバーを操作する前に、必ず、内圧・残圧や残留物が無いことを確認して下さい。内圧のある状態でカムレバーを開くとカップリングやキャップ、プラグが飛び出しますので危険です。また、内部流体も流出（噴出）して危険です。
④	カムレバーを開閉する時、ハンマーや過長な延長補助ハンドルは使用しないで下さい。カムレバーが折れ、本体の破損の原因になります。
⑤	ホースなどを持ってカプラーを引き回すと、カムレバーが床や障害物に接触して開いたり、折れたりすると大変危険な状態になります。引き回しは避けて下さい。
⑥	カムレバーを閉じる際、本体との間に指を挟む危険があります。本体との間に指を入れず、カムレバーを手の平で押して閉めて下さい。
⑦	カムレバーはステンレス焼結金属製のため、流体によっては直接かかることで粉末化する場合があります。また、アームロックカップリングを洗浄する際は、カムレバーを取り外し、洗浄してください。
⑧	PTFEアコーディオンガスケットをカプラーに使用する際、カムレバーの初期締め付けが硬くなります。配管前にカプラーとアダプターをセットしてバイス等で締め込み、なじませてからご使用していただくことを推奨します。
⑨	ご使用になり流体の種類、圧力、温度などの条件より適正な材質を選定下さい。また、不明な点は弊社に問い合わせ下さい。
