【CSH-SS】差込み溶接ボールバルブステンレス316 ハイグランド

高シール性を実現した、差込み溶接バルブ

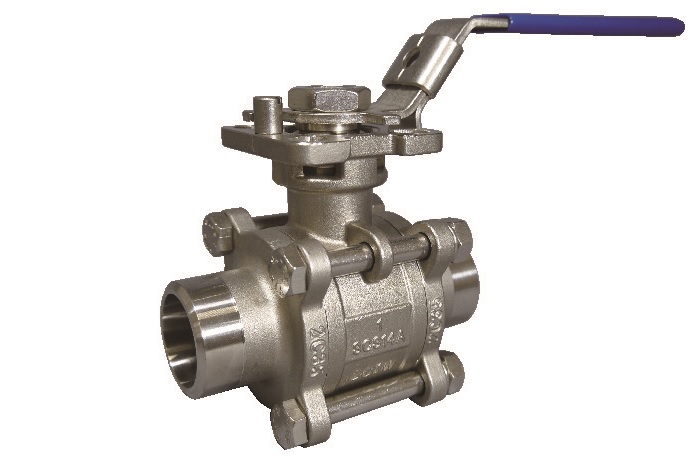

ステンレス316 ハイグランド差込み溶接ボールバルブ CSH-SS

ステンレス製バルブステンレスボールバルブ

特徴

POINT

スリーピースボディ、フルポート構造で、配管との接続には差込み溶接継手と同様の溶接施工を行うタイプです。

POINT

標準ロックハンドルですので安全を確保出来ます。

POINT

エンドキャップの交換で接続形状が変更出来ます。

POINT

ボルト締付け構造のため配管したままで容易に分解、洗浄が出来ます。

POINT

グランド部を特殊構造にしており、当社アクチュエーターをヨーク無しで組立て可能です。

POINT

グランド部はOリングとグランドパッキンの2重構造のため、シール性が良好です。

POINT

禁油洗浄可能です。

POINT

電動タイプも取り扱いございます。

製品詳細

材質	ステンレス316
サイズ	15A	20A	25A	32A	40A	50A
L	75	80	90	110	120	140
H	74	76	90	97	110	117
W	127	127	152	152	182	182

製品資料ダウンロード

download外形図

download納入図

downloadレーティング表

download取扱説明書

製品資料をダウンロードするには会員登録が必要になります。

mailお問い合わせ

会員登録せずに資料提供を希望される方は以下より
お気軽にお問い合わせください。

お問い合わせはこちらarrow_forward
