プラントの元弁に最適な、高信頼性フランジゲート

ステンレス304/316/316L フランジゲートバルブ CMJ

ステンレス製バルブステンレスゲートバルブ

特徴

POINT

ASME B16.34に準拠している外ネジボルテッドボンネットタイプゲートバルブです。

POINT

ケミカル・石油プラント・舶用まで幅広くご使用出来ます。

POINT

液溜りを嫌う所ではドレン排出口取り付け品も承ります。

POINT

JIS10Kフランジが標準です。

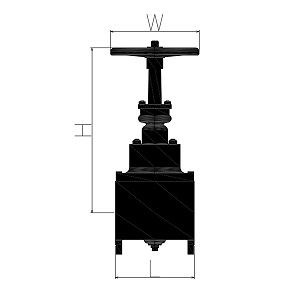

サイズ表

材質	ステンレス304／ステンレス316／ステンレス316L
サイズ	50A	65A	80A	100A	125A	150A	200A	250A	300A
L	178	190	203	229	254	267	292	330	356
H(OPEN)	322	397	472	545	633	744	913	1096	1293
W	200	200	250	250	300	300	350	400	400

製品資料ダウンロード

download納入図

downloadレーティング表

製品資料をダウンロードするには会員登録が必要になります。

mailお問い合わせ

会員登録せずに資料提供を希望される方は以下より
お気軽にお問い合わせください。

お問い合わせはこちらarrow_forward
