技術サポート

TECHNICAL SUPPORT

フランジ寸法一覧

『JIS B 2220 : 2012』より抜粋

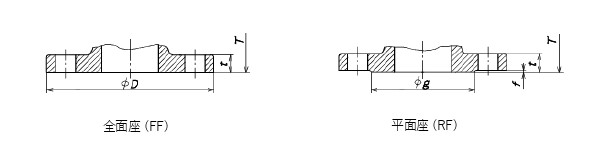

ガスケット座の寸法

呼び径
平面座（RF）
呼び圧力
5K
10K
20K
30K
40K,63K
A
g
f
g
f
g
f
g
f
g
f
10
39
1
46
1
46
1
52
1
52
1
15
44
1
51
1
51
1
55
1
55
1
20
49
1
56
1
56
1
60
1
60
1
25
59
1
67
1
67
1
70
1
70
1
32
70
2
76
2
76
2
80
2
80
2
40
75
2
81
2
81
2
90
2
90
2
50
85
2
96
2
96
2
105
2
105
2
65
110
2
116
2
116
2
130
2
130
2
80
121
2
126
2
132
2
140
2
140
2
90
131
2
136
2
145
2
150
2
150
2
100
141
2
151
2
160
2
160
2
165
2
125
176
2
182
2
195
2
195
2
200
2
150
206
2
212
2
230
2
235
2
240
2
175
232
2
237
2
-
-
-
-
-
-
200
252
2
262
2
275
2
280
2
290
2
225
227
2
282
2
-
-
-
-
-
-
250
317
2
324
2
345
2
345
2
355
2
360
360
3
368
3
395
3
405
3
410
3

注記1  全面座（FF）のD寸法は、下記の表のフランジ外径Dによる。

注記2  フランジの厚さｔ及びフランジの全長Ｔは、下記の表による。

※呼び径300Aを超えるものは省略しております。



『JIS B 2220 : 2012』より抜粋

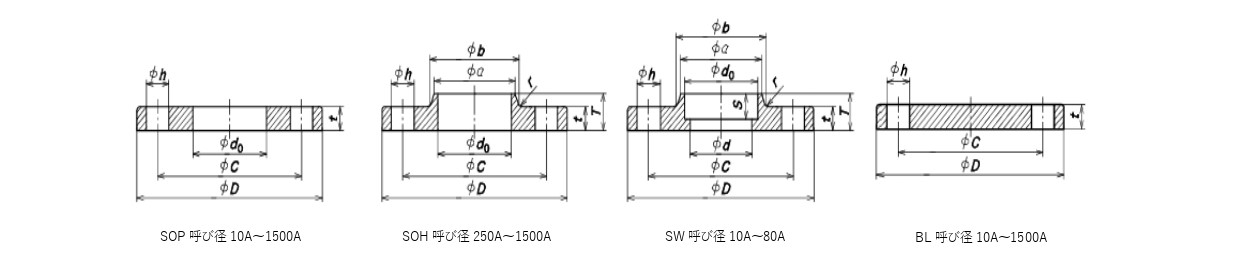

呼び圧力10Kフランジの寸法

単位 mm

呼び径
接合寸法
内径
ソケット
の深さ
フランジの厚さ
ハブの径
小径側
ハブの径
大径側
フランジの
全長
すみ肉の
半径
フランジ
の外径
ボルト穴
中心円の径
ボルト穴
の径
ボルトの
本数
ボルトの
ねじの呼び
D
C
h
d0
d a)

S
t
t
A
B
T
r
A
SOP, SOH, SW, BL
SOP, SOH, SW
SW
SW
BL以外
BL
SOH, SW
SOH, SW
SOH, SW
SOH, SW
10
90
65
15
4
M12
17.8
12.7
10
12
12
23
26
16
4
15
95
70
15
4
M12
22.2
16.1
10
12
12
27
30
16
4
20
100
75
15
4
M12
27.7
21.6
13
14
14
33
36
20
4
25
125
90
19
4
M16
34.5
27.6
13
14
14
41
44
20
4
32
135
100
19
4
M16
43.2
35.7
13
16
16
50
53
22
4
40
140
105
19
4
M16
49.1
41.6
13
16
16
56
60
24
4
50
155
120
19
4
M16
61.1
52.9
16
16
16
69
73
24
4
65
175
140
19
4
M16
77.1
67.9
16
18
18
86
91
27
4
80
185
150
19
8
M16
90.0
80.7
16
18
18
99
105
30
4
90
195
160
19
8
M16
102.6
93.2
-
18
18
-
-
-
-
100
210
175
19
8
M16
115.4
105.3
-
18
18
127
130
36
4
125
250
210
23
8
M20
141.2
130.8
-
20
20
154
161
40
4
150
280
240
23
8
M20
166.6
155.2
-
22
22
182
189
40
4
175
305
265
23
12
M20
192.1
180.1
-
22
22
-
-
-
-
200
330
290
23
12
M20
218.0
204.7
-
22
22
-
-
-
-
225
350
310
23
12
M20
243.7
229.4
-
22
22
-
-
-
-
250
400
355
25
12
M20
269.5
254.2
-
24
24
-
-
-
6
300
445
400
25
16
M22
321.0
304.7
-
24
24
-
-
-
6

注記 a)  接合する鋼管の内径によって調整する。

※呼び径300Aを超えるものは省略しております。
