サニタリー配管とフランジ配管を変換接続

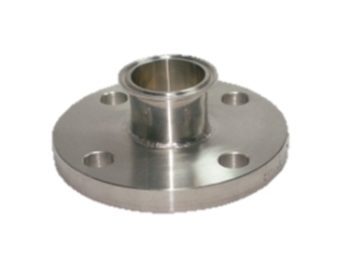

F(M・N)A-J10 ヘルール(ネジ・ナット)フランジアダプター

ステンレス製継手サニタリー継手ヘルール

特徴

POINT

サニタリー配管で用いられるヘルールと、一般的な配管で用いられるフランジを接続するための変換継手（ヘルールフランジアダプタ）です。フランジ側はJIS10Kを標準とし、JIS5Kなども製作可能です。

サイズ表

材質	ステンレス304／ステンレス316L

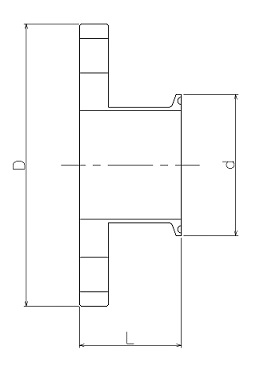

サイズ	d	L	D
1S×10K-20A	50.5	54	100
1S×10K-25A	50.5	54	125
1.5S×10K-32A	50.5	56	135
1.5S×10K-40A	50.5	56	140
2S×10K-40A	64	56	140
2S×10K-50A	64	56	155
2.5S×10K-50A	77.5	56	155
2.5S×10K-65A	77.5	58	175
3S×10K-65A	91	58	175
3S×10K-80A	91	58	185
4S×10K-80A	119	58	185
