特徴FEATURE
-
特徴米国MIL規格A-A-59326-1998(MIL-C-27487-1992)に基づいて製作しており、他社製でも同一サイズであれば互換性を有します 。
-
特徴流体、気体、粉体など様々な流体に使用出来ます。
-
特徴オプションパーツやガスケットも豊富に取り揃えています。
-
特徴下記寸法、納入図、外形図は、ステンレス製(SCS14A)です。アルミ、ブロンズの寸法につきましては、お問い合わせください。
-
特徴他社では、「カムロック」「レバーロック」「レバーカップリング」とも呼ばれます。
製品詳細
DETAIL
材質 | ステンレス(SCS14A)/アルミ/ブロンズ | ||||
---|---|---|---|---|---|

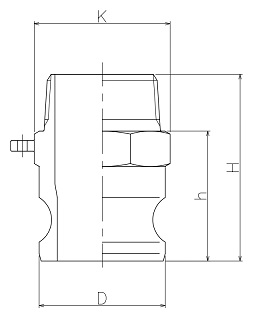

品番 | サイズ(inch) | サイズ(㎜) | |||
D | K | h | H | ||
F | 1/2 | 32 | 33 | 28 | 59 |
F | 3/4 | 32 | 33 | 28 | 59 |
F | 1" | 37 | 41 | 33 | 70 |
F | 1-1/4 | 46 | 50 | 42 | 80 |
F | 1-1/2 | 53 | 57 | 41 | 80 |
F | 2" | 63 | 68 | 48 | 90 |
F | 2-1/2 | 76 | 83 | 50 | 100 |
F | 3" | 92 | 96 | 51 | 104 |
F | 4" | 120 | 125 | 53 | 110 |
アームロックカップリングの使用上のご注意 | |||||
---|---|---|---|---|---|
① | 管に振動がある場合、カムレバーが開くことがあり危険です。レバーロック(オプション)などでレバーを固定して下さい。 上下使用の場合は、アダプターを上側に取り付けることを推奨します。 |
||||
② | ねじ込み時には、ねじ部の異物やバリなどを除きシール材を塗布(シールテープを巻く等)し、適正なトルク(締め過ぎると 本体が破損し、緩過ぎると漏れます)で締め付けて下さい。 取付け後に本体や各部品に変形や傷、脱落、物の付着等の異常が無いことを確認して下さい。 |
||||
③ | カムレバーを操作する前に、必ず、内圧・残圧や残留物が無いことを確認して下さい。内圧のある状態でカムレバーを開くとカップリングやキャップ、プラグが飛び出しますので危険です。 また、内部流体も流出(噴出)して危険です。 |
||||
④ | カムレバーを開閉する時、ハンマーや過長な延長補助ハンドルは使用しないで下さい。カムレバーが折れ、本体の破損の原因になります。 | ||||
⑤ | ホースなどを持ってカプラーを引き回すと、カムレバーが床や障害物に接触して開いたり、折れたりすると大変危険な状態になります。引き回しは避けて下さい。 | ||||
⑥ | カムレバーを閉じる際、本体との間に指を挟む危険があります。本体との間に指を入れず、カムレバーを手の平で押して閉めて下さい。 | ||||
⑦ | カムレバーはステンレス焼結金属製のため、流体によっては直接かかることで粉末化する場合があります。 また、アームロックカップリングを洗浄する際は、カムレバーを取り外し、洗浄してください。 |
||||
⑧ | PTFEアコーディオンガスケットをカプラーに使用する際、カムレバーの初期締め付けが硬くなります。 配管前にカプラーとアダプターをセットしてバイス等で締め込み、なじませてからご使用していただくことを推奨します。 |
||||
⑨ | ご使用になり流体の種類、圧力、温度などの条件より適正な材質を選定下さい。 また、不明な点は弊社に問い合わせ下さい。 |
