耐食性と流量を両立した、フルボアバルブ

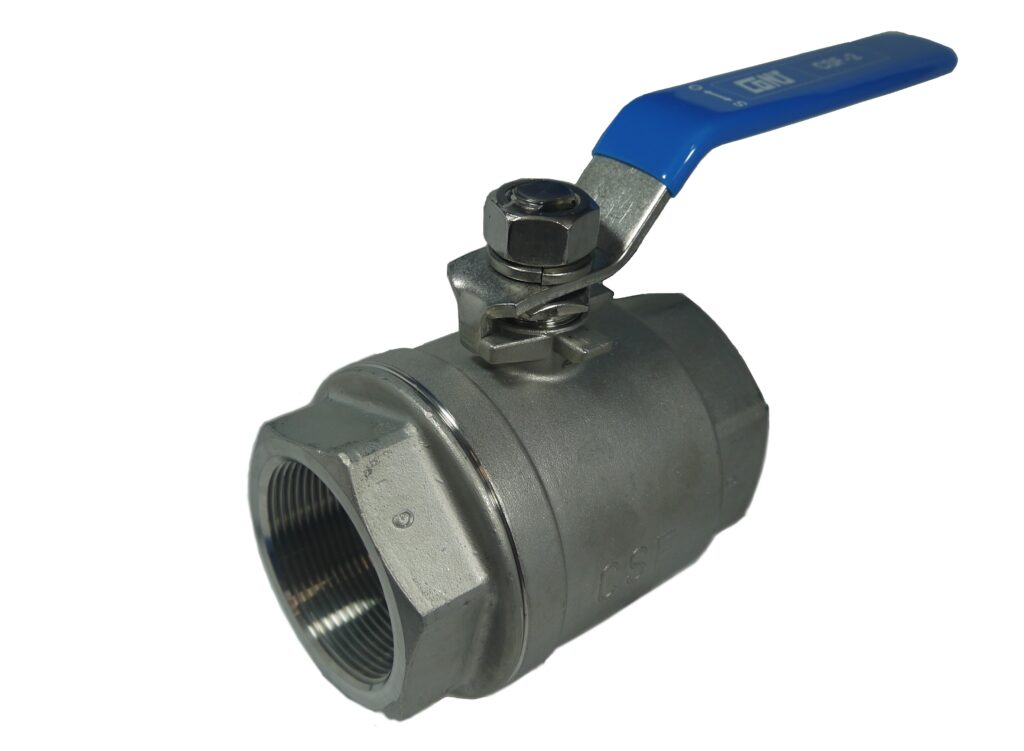

ステンレス316 ねじ込みボールバルブ CSF

ステンレス製バルブステンレスボールバルブ

特徴

POINT

ツーピースボディー、フルポートです。

POINT

オプションとして、ロックハンドル(Lハンドル)、蝶ハンドル(Tハンドル)があります。

POINT

本体材質はステンレス316(ハンドルカバー青)で、シート部にNEW PTFEを採用していますので様々な流体に対応出来ます。

POINT

禁油洗浄可能です。

POINT

オプションとして、ハンドルカバー色変更可能です。カバー色：青（標準）・黒・赤・白・黄

サイズ表

材質	ステンレス316
サイズ	8A	10A	15A	20A	25A	32A	40A	50A
ノーマルハンドル	○	○	○	○	○	○	○	○
Lハンドル		○	○	○	○	○	○	○
Tハンドル	○	○	○	○	○	○

サイズ	8A	10A	15A	20A	25A	32A	40A	50A
L	52	52	68	77	90	102	111	126
H	56	56	59	62	76	81	89	96
W	101	101	100	120	150	150	164	164

Lハンドル	Tハンドル	ハンドルカバー

製品資料ダウンロード

download外形図

download納入図

downloadレーティング表

download取扱説明書

製品資料をダウンロードするには会員登録が必要になります。

mailお問い合わせ

会員登録せずに資料提供を希望される方は以下より
お気軽にお問い合わせください。

お問い合わせはこちらarrow_forward
